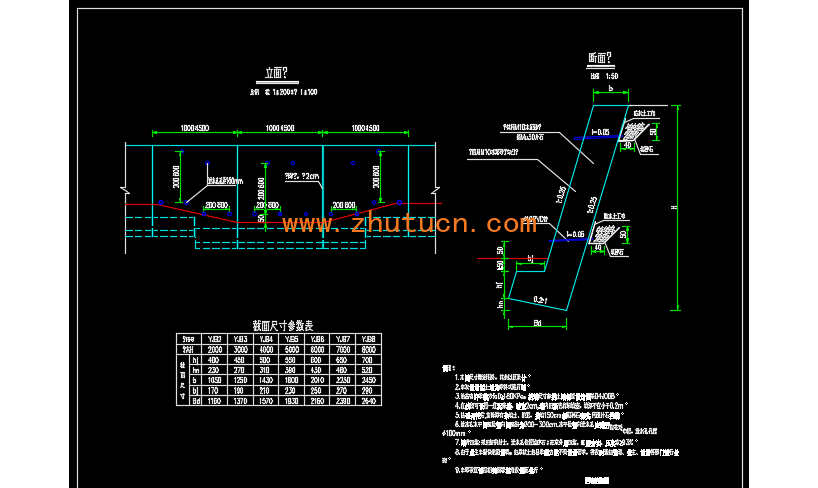

说明：
1.本图尺寸除注明外，其余以厘米计。
2.本次设计挡土墙为仰斜式路肩墙。
3.地基容许承载力fa0≥180KPa，挡墙尺寸参挡土墙标准设计图集04J008。
4.直线段可设置一道沉降缝，缝宽2cm,缝内用沥青麻絮填塞，填深不宜小于0.2m。
5.基础开挖后,清除原有杂填土、淤泥，换填150cm级配碎石夯实,再砌片石挡墙。
6.泄水孔水平间隔及竖向间隔均为200-300cm.水平及竖向泄水孔应错开（梅花形）布置，泄水孔孔径φ100mm。
7.墙背回填:采用好的粘土，泄水孔位置填碎石；要求分层回填，逐层夯实，压实度≥93%。
8.由于业主未提供地勘资料，如原状土地基承载力达不到设计要求，需及时通知监理、业主、设计等部门进行处理。
9.未尽事宜请按相关国家标准及规范执行。
