渡槽工程施工图

上传会员：	zt16	图纸格式：	dwg	文件大小：	件 M	发布日期：	2026-09-04	收藏
下载数量：	累计下载 0次	关注人数：	已有 38 人关注	评论人数：	已有 0 条评价	所需筑图币：	筑图币：7.00

点击图片查看原图

发布者

1.本图为总干渠5　阳阴峡渡槽延长段，替代原9　暗渠。将原　　矮支墩改为承台井桩，新增　　盖梁井桩。2.图中尺寸单位均以mm计。3.采用材料：砼为C20；钢筋为I、II级；钢筋的砼保护层厚度50mm；砼设计抗冻等级为F50。4.渡槽下部支撑结构井桩伸入N L 砂质粘土弱风化层1.5m。

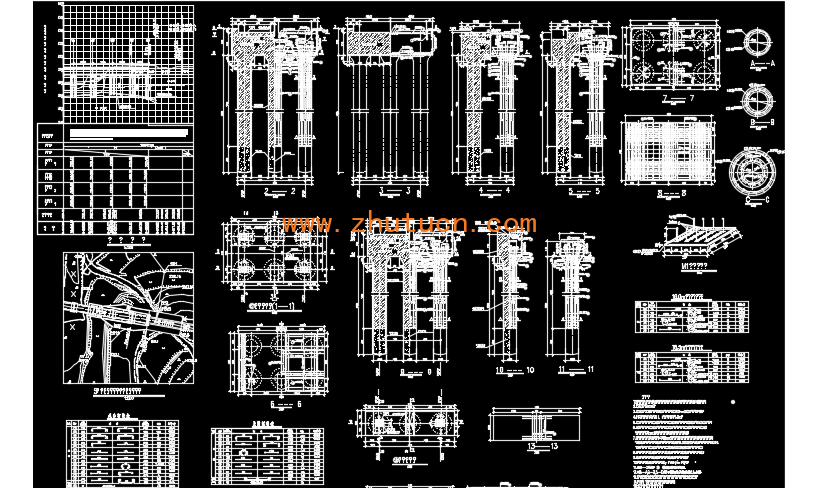

渡槽12.31m跨度槽身结构竣工图、渡槽12.31m跨度槽身配筋图、渡槽12.31m跨度槽身配筋图、渡槽井桩基础H=6.5m排架结构及配筋图、渡槽H=16m承台井桩结构及钢筋图、渡槽竣工图、渡槽排架下H=13m井桩结构及配筋图、渡槽空心墩下H=11.0m井桩结构及配筋图
