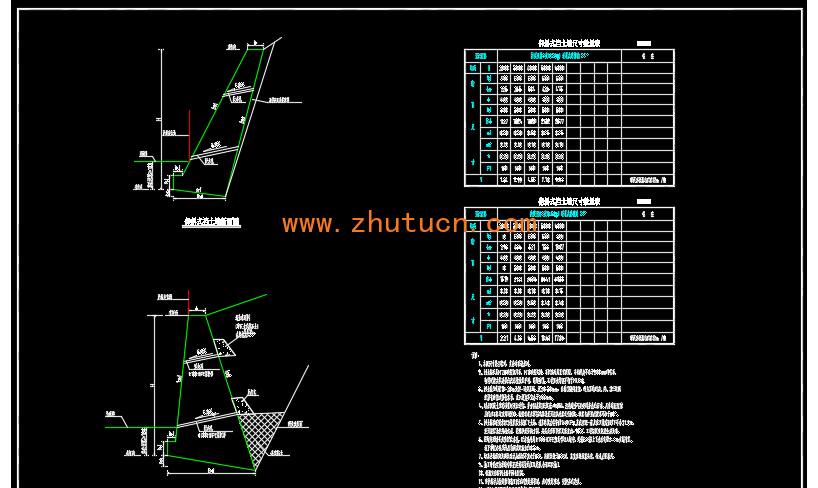

2-6m仰斜式挡土墙及俯斜式挡土墙断面设计图

2-6m仰斜式挡土墙及俯斜式挡土墙断面设计图，挡土墙采用M7.5砂浆砌片石，M10砂浆勾缝。石料应采用形状规则，中部厚度不小于200mm的毛石，砌筑时敲去其尖锐凸出部份放置平稳，错缝砌筑。石材强度等级不低于MU30。挡土墙应每隔10-20m设置一道变形缝。宽20-30mm，自墙顶做到基底，缝内沿墙的内、外、顶三边填塞沥青麻筋或沥青木板，塞入深度不宜小于200mm。
