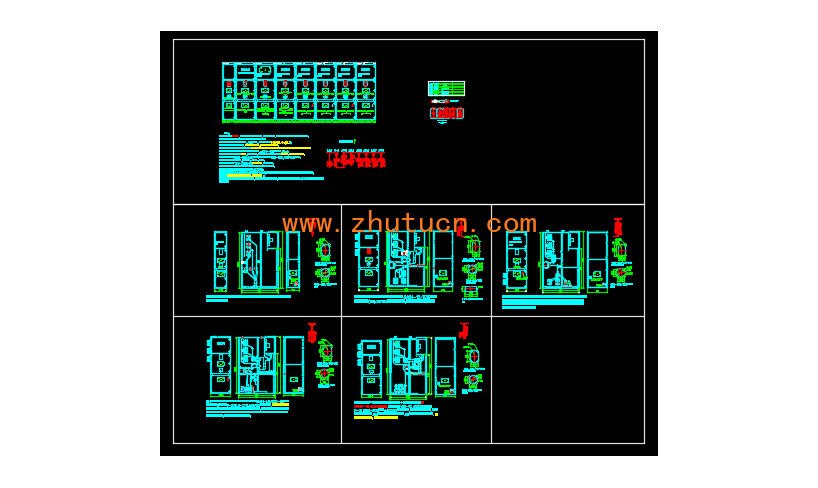

点击图片查看原图
一、连体式平顶柜,柜后为上下两块门板,下门压上门,无地刀柜体后下门均加电磁锁;
二、所配手车均采用底盘车磨擦接地方式；
三、模拟牌白底绛红线条,ABS材料;铭牌孔距为113*62,4-φ3.2;
四、柜内照明灯装柜后,外加铁防护罩,只露开关操作孔;
五、带电显示器装于仪表门；仪表门背面焊绑线支架，支架上开条孔，中间加支撑；
五、柜顶小母线端子架装于柜体右侧,为CM1-15(导线型,15节);
六、接地开关装柜体中部,拐臂传动;同后门板联锁方式为标准型;装前下门联锁;
七、触头盒按CH3-10Q/150开孔,穿墙套管按TG3-10Q/110*180开孔;
八、眉头为红底白字,柜型号+用途+编号;
九、主母线为TMY-3(60*6),不加热缩,不加金具;
