包含图形符号选择表，某商业建筑地下车库充电装置设计示例一说明，某住宅小区地下车库充电装置设计示例说明，电力负荷计算书（示例一），设计示例一配电系统图，地下车库充电装置设计示例一干线系统图

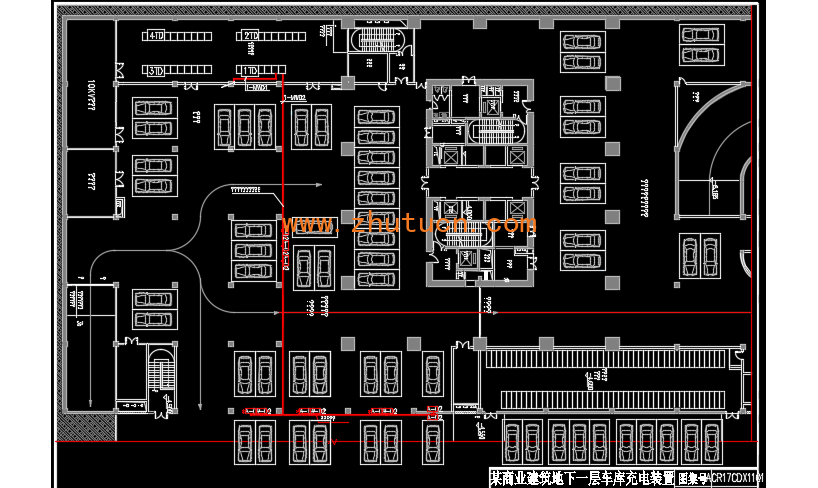

该商业建筑地下车库为二层，每层分二个防火分区，每个防火分区设置停车位80～100个，共设置停车位345个。按照住建部充电设施不少于10%的配建标准要求，设置35个公共充电桩车位（地下一层20个，地下二层15个）。地下一层设置AEV-DC60SLAG双枪落地式直流充电桩9个，AEV-DC60SLAG单枪落地式充电桩2个，地下二层设置AEV-DC60SLAG双枪落地式直流充电桩7个，AEV-DC60SLAG单枪落地式充电桩1个，额定功率均为60kW，输入电压380V（三相五线），以满足顾客快速充电的要求，并预留交流充电桩供电条件。按照住建部充电设施建设安装条件要求，统一设计预留充电桩专用变压器、配电设施及管线通道。
